Kebocoran pada sistem pipa merupakan salah satu penyebab kerugian terbesar dalam operasi industri. Selain menimbulkan potensi bahaya, kebocoran juga dapat menyebabkan kehilangan bahan baku, risiko kebakaran atau ledakan, hingga penghentian produksi yang tidak direncanakan. Oleh karena itu, deteksi dan pencegahan kebocoran pipa menjadi langkah penting yang tidak boleh diabaikan.
Namun, menemukan titik kebocoran tidak selalu mudah, terutama pada sistem perpipaan yang kompleks atau tersembunyi. Di sinilah pentingnya memahami tanda-tanda awal kebocoran serta metode dan alat yang sesuai untuk mendeteksinya.
Pada artikel ini, kita akan membahas secara menyeluruh cara mendeteksi kebocoran pipa, peralatan yang digunakan, serta langkah-langkah pencegahan sejak tahap instalasi.
Tanda-Tanda Umum Kebocoran Pipa
Mendeteksi kebocoran sejak dini sangat bergantung pada kemampuan mengenali gejala awal yang muncul dalam sistem. Beberapa tanda berikut dapat menjadi indikator adanya kebocoran, bahkan sebelum titik sumbernya terlihat secara langsung:
1. Penurunan Tekanan Sistem
Salah satu indikasi paling jelas adalah tekanan sistem yang menurun secara bertahap atau tiba-tiba tanpa ada perubahan pengaturan. Hal ini menunjukkan adanya pelepasan fluida dari jalur distribusi.
2. Suara Mencurigakan
Bunyi mendesis atau siulan halus yang berasal dari pipa atau sambungan bisa mengindikasikan kebocoran gas atau cairan bertekanan tinggi. Meskipun kecil, suara ini penting untuk diwaspadai, terutama dalam ruang tertutup.

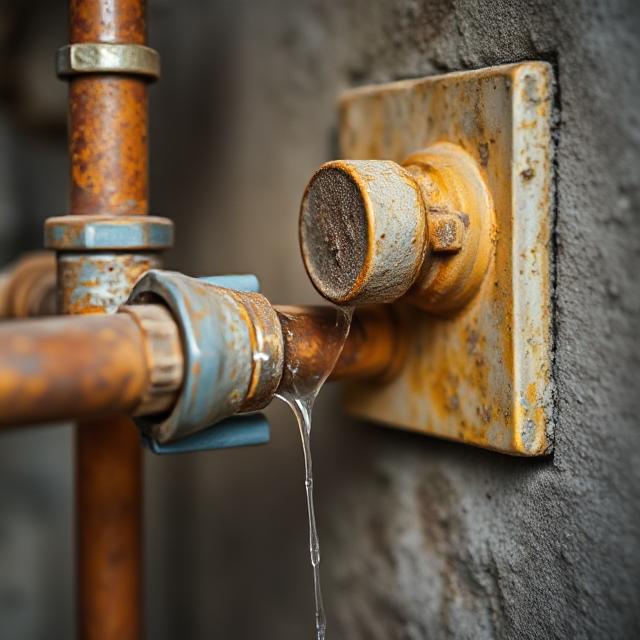

3. Tetesan atau Rembesan
Tetesan cairan di sekitar sambungan, flange, atau fitting menandakan adanya kebocoran terbuka. Pada sistem gas, rembesan sering disertai embun atau perubahan warna pada area sekitar.
4. Perubahan Kondisi Lingkungan
Adanya genangan tak biasa, area lantai yang selalu basah, atau terbentuknya kabut/embun di sekitar jalur pipa juga bisa menjadi petunjuk kebocoran, terutama dalam sistem yang membawa fluida dingin atau gas.
Metode Deteksi Kebocoran
Untuk memastikan kebocoran teridentifikasi secara akurat dan efisien, berbagai metode deteksi bisa digunakan tergantung jenis sistem, media yang dialirkan, dan tingkat kerumitannya. Berikut beberapa pendekatan umum yang banyak dipakai di lapangan:
1. Pemeriksaan Visual
Ini merupakan metode paling dasar namun tetap penting, terutama untuk mendeteksi kebocoran terbuka. Tanda-tanda seperti tetesan cairan, noda lembap, korosi pada fitting, hingga perubahan warna pada permukaan pipa sering kali menjadi indikator awal adanya kebocoran.
Meskipun sederhana, inspeksi visual memiliki keterbatasan karena hanya efektif untuk kebocoran yang terlihat langsung oleh mata. Namun, dengan dilakukan secara berkala, metode ini dapat mencegah kerusakan besar yang tidak terdeteksi.
2. Uji Busa (Soap Solution Test)
Uji busa sangat umum digunakan untuk mendeteksi kebocoran gas bertekanan rendah hingga sedang, khususnya pada sambungan berulir atau fitting. Caranya adalah dengan mengoleskan larutan sabun pada area yang dicurigai mengalami kebocoran. Jika terdapat kebocoran, akan muncul gelembung udara sebagai indikasi aliran gas keluar.
Kelebihan metode ini adalah biaya yang murah dan pelaksanaan yang mudah. Namun, tidak cocok untuk sistem dengan tekanan sangat tinggi atau untuk kebocoran cairan.
3. Uji Penurunan Tekanan (Pressure Drop Test)
Metode ini dilakukan dengan menutup seluruh jalur sistem dan kemudian menekan sistem menggunakan fluida (udara kering, nitrogen, atau air bersih). Jika terdapat penurunan tekanan dalam jangka waktu tertentu tanpa adanya keluaran fluida, hal tersebut menandakan adanya kebocoran.
Uji ini umum digunakan dalam fase pre-commissioning maupun perawatan rutin, dan bisa diaplikasikan pada sistem gas maupun cairan. Akurasi dapat ditingkatkan dengan menggunakan digital pressure logger.
4. Detektor Elektronik
Untuk kebocoran gas yang sulit dideteksi secara visual, alat deteksi elektronik sangat membantu. Alat ini dapat mengidentifikasi jenis gas tertentu yang keluar dari sistem, seperti metana, propana, atau freon, dengan sensitivitas yang tinggi.
Beberapa alat dilengkapi dengan alarm suara, layar digital, hingga fitur pencatatan data. Detektor elektronik sangat cocok untuk digunakan di fasilitas industri yang menangani bahan mudah menguap atau berbahaya.
5. Deteksi Ultrasonik
Deteksi ultrasonik memanfaatkan sensor untuk menangkap gelombang suara berfrekuensi tinggi yang dihasilkan oleh kebocoran gas atau cairan bertekanan tinggi. Teknologi ini sangat efektif untuk mendeteksi kebocoran kecil sekalipun, bahkan dalam sistem tertutup atau sulit dijangkau.
Keunggulan utama dari metode ultrasonik adalah tidak memerlukan kontak langsung dengan sistem, sehingga aman untuk digunakan di lingkungan berisiko tinggi.
6. Thermal Imaging
Teknologi thermal imaging digunakan untuk memantau distribusi suhu di sepanjang jalur pipa. Kebocoran cairan atau gas biasanya menyebabkan perubahan suhu yang abnormal di sekitar titik bocor, yang akan terlihat sebagai perbedaan warna pada gambar termal.
Metode ini sangat bermanfaat untuk memeriksa sistem yang tersembunyi di balik dinding, ditanam di bawah tanah, atau pada instalasi berskala besar. Thermal imaging juga dapat digunakan sebagai bagian dari inspeksi preventif rutin.
Peralatan Bantu yang Umum Digunakan
Berbagai jenis peralatan bantu digunakan di lapangan untuk mendukung proses deteksi kebocoran secara efektif dan aman. Pemilihan alat tergantung pada jenis media, tekanan sistem, serta tingkat akurasi yang dibutuhkan. Berikut adalah beberapa contohnya:
1. Manometer atau Pressure Gauge
Digunakan untuk memantau tekanan dalam sistem perpipaan. Penurunan tekanan yang tidak normal bisa menjadi indikasi awal adanya kebocoran. Manometer tersedia dalam berbagai tipe, mulai dari analog hingga digital, dan sangat penting dalam uji tekanan (pressure drop test).
2. Detektor Gas Portabel
Alat ini dapat mendeteksi keberadaan gas tertentu di udara, bahkan dalam konsentrasi sangat rendah. Banyak digunakan di industri yang menangani gas mudah terbakar atau beracun, seperti LPG, amonia, atau hidrogen. Detektor gas modern umumnya dilengkapi dengan alarm otomatis dan tampilan digital. Standar kalibrasi seperti ISO 26142 atau EN 45544 harus diperhatikan untuk menjamin keakuratan hasil pengukuran.
3. Sensor Ultrasonik
Perangkat ini digunakan untuk mendeteksi suara frekuensi tinggi yang timbul akibat aliran fluida melalui celah kecil di pipa. Sensor ini sangat sensitif dan mampu mendeteksi kebocoran mikro yang tidak terlihat secara kasat mata. Biasanya digunakan bersama headset khusus agar suara dapat didengar secara jelas.

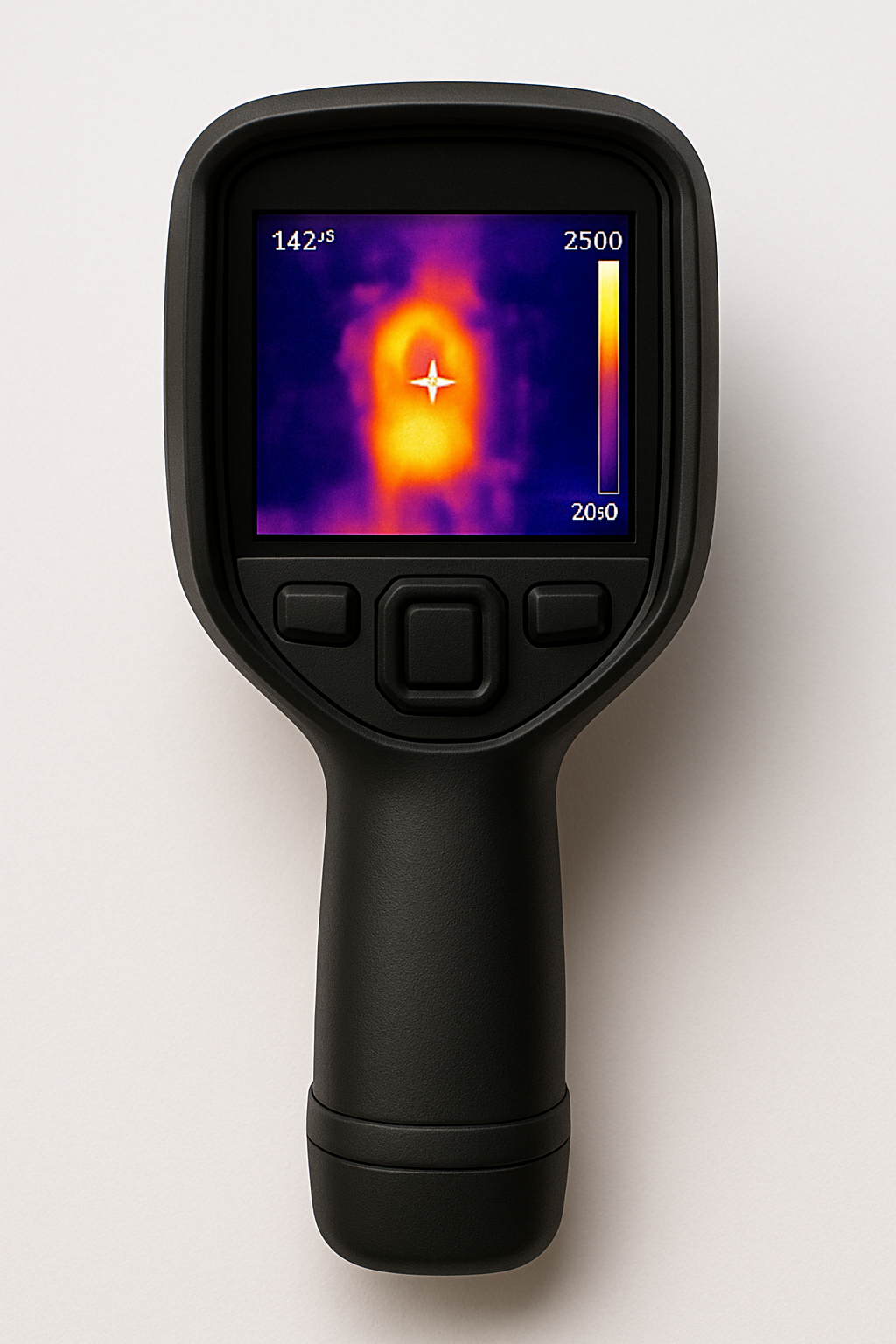

4. Kamera Termal (Thermal Camera)
Kamera pencitra panas digunakan untuk mendeteksi kebocoran berdasarkan perbedaan suhu. Alat ini memungkinkan teknisi melihat pola panas yang tidak normal di sepanjang jalur pipa. Teknologi ini sangat berguna untuk inspeksi pada sistem tersembunyi atau yang sulit dijangkau.
5. Larutan Sabun Khusus
Selain larutan sabun biasa, tersedia produk komersial berupa larutan deteksi kebocoran yang lebih akurat, cepat menghasilkan gelembung, dan aman untuk peralatan. Produk ini biasanya digunakan dalam industri HVAC atau sistem bertekanan rendah.
Dengan pemanfaatan peralatan bantu yang tepat, proses deteksi kebocoran dapat dilakukan secara lebih cepat, akurat, dan minim risiko.
Prosedur Aman Saat Melakukan Deteksi Kebocoran
Deteksi kebocoran pada sistem pipa, terutama yang berisi gas mudah terbakar atau fluida bertekanan tinggi, memiliki potensi risiko keselamatan. Oleh karena itu, pelaksanaan inspeksi harus mengikuti prosedur keselamatan yang ketat untuk melindungi pekerja, lingkungan, dan instalasi.
1. Pastikan Sistem dalam Kondisi Aman
Sebelum memulai pemeriksaan, evaluasi kondisi operasional sistem. Jika memungkinkan, hentikan sementara aliran fluida atau kurangi tekanannya ke tingkat yang aman. Pada sistem yang mengandung bahan berbahaya, pastikan ventilasi memadai dan tidak ada potensi akumulasi gas.
2. Gunakan Alat Pelindung Diri (APD)
Petugas inspeksi wajib menggunakan APD sesuai dengan jenis media yang dihadapi. Ini dapat meliputi sarung tangan tahan bahan kimia, pelindung mata, helm, pakaian tahan api, dan masker respirator. Penggunaan APD penting untuk menghindari paparan langsung terhadap bahan berbahaya atau cedera akibat tekanan.
3. Hindari Penggunaan Api Terbuka
Dalam area dengan potensi kebocoran gas mudah terbakar, hindari penggunaan alat atau aktivitas yang menghasilkan percikan api atau nyala terbuka, termasuk rokok. Gunakan alat inspeksi yang bersertifikasi tahan ledakan jika dibutuhkan.
4. Lakukan Pengujian di Area Terbatas dengan Hati-Hati
Jika inspeksi dilakukan di ruang terbatas (confined space), pastikan telah dilakukan pengujian kadar oksigen dan gas beracun sebelumnya. Gunakan sistem ventilasi dan pantau kondisi udara secara berkala selama proses deteksi berlangsung.
5. Dokumentasikan Temuan dan Segera Tindaklanjuti
Catat semua titik yang teridentifikasi mengalami kebocoran, termasuk lokasi, jenis kebocoran, serta kondisi lingkungan sekitar. Temuan ini harus segera ditindaklanjuti dengan perbaikan atau penggantian komponen untuk mencegah dampak yang lebih besar.
Dengan mengikuti prosedur ini, proses deteksi kebocoran dapat dilakukan dengan aman dan hasilnya dapat diandalkan. Keamanan kerja harus selalu menjadi prioritas utama dalam setiap kegiatan inspeksi teknis.
Tips Mencegah Kebocoran
Mendeteksi kebocoran memang penting, tetapi pencegahan sejak awal jauh lebih efektif dan ekonomis. Dengan langkah-langkah yang tepat saat instalasi, risiko kebocoran pada sistem perpipaan dapat diminimalkan secara signifikan.
1. Gunakan Material Berkualitas dan Sesuai Aplikasi
Pastikan semua komponen, mulai dari pipa, sambungan, hingga valve, terbuat dari material yang kompatibel dengan jenis fluida dan kondisi operasional seperti tekanan serta suhu. Untuk sistem fluida agresif seperti asam, alkali, atau gas sour (H₂S), pertimbangkan material seperti Stainless Steel 316, duplex, atau bahkan lined material (PTFE/PFA). Hindari penggunaan produk dengan spesifikasi rendah demi efisiensi biaya jangka pendek.
2. Ikuti Standar Instalasi yang Berlaku
Pemasangan sistem pipa harus mengacu pada standar industri yang berlaku, seperti ASME, ASTM, atau SNI. Ini mencakup metode penyambungan, jarak antar support, serta teknik pengencangan fitting dan sambungan ulir.
3. Gunakan Sealant atau Teflon Tape dengan Benar
Untuk sambungan berulir (threaded), penting memastikan penggunaan sealant atau pita teflon secara merata dan tidak berlebihan. Pemasangan yang tidak tepat dapat menyebabkan celah atau tekanan tidak merata yang menjadi titik bocor potensial.
4. Lakukan Uji Tekanan Sebelum Operasi
Sebelum sistem dioperasikan secara penuh, lakukan hydrotest atau pneumatic test sesuai tekanan kerja sistem. Uji ini membantu memastikan tidak ada kebocoran sejak awal dan memungkinkan koreksi sebelum sistem aktif.
5. Sediakan Akses untuk Pemeriksaan Berkala
Saat merancang instalasi, pertimbangkan akses yang cukup untuk inspeksi rutin dan perawatan. Hindari meletakkan sambungan atau komponen penting di area yang tertutup atau sulit dijangkau.
6. Libatkan Tenaga Profesional
Selalu libatkan teknisi atau kontraktor yang memiliki pengalaman dan sertifikasi dalam sistem perpipaan industri. Instalasi yang dilakukan sembarangan adalah salah satu penyebab utama kebocoran dini.
Penutup
Demikian cara deteksi dan pencegahan kebocoran pada sistem pipa yang dapat diterapkan di berbagai industri.
Dengan mengenali tanda-tanda awal, menggunakan metode deteksi yang tepat, serta memastikan instalasi dilakukan sesuai standar, risiko kebocoran dapat diminimalkan secara signifikan. Pencegahan selalu lebih baik daripada perbaikan, maka pastikan sistem perpipaan Anda tetap terjaga keamanannya sejak awal.
