Ketika merancang atau memperbaiki sistem perpipaan, salah satu tantangan utama yang dihadapi adalah memastikan koneksi antar pipa yang kuat dan tahan lama. Koneksi ini harus mampu menahan tekanan dan beban mekanis yang dihasilkan oleh aliran fluida di dalam pipa. Salah satu yang bisa menjadi solusi yaitu menggunakan koneksi flange.
Dalam sistem perpipaan, flange berperan memastikan koneksi yang kuat antara komponen perpipaan, mengatasi tekanan, dan meminimalkan risiko kebocoran. Dalam artikel ini, kita akan menjelajahi pentingnya flange dalam sistem perpipaan, serta prinsip-prinsip dasar yang terlibat dalam pemilihan, pemasangan, dan pemeliharaan flange untuk memastikan kelancaran operasi sistem.
Apa yang Dimaksud dengan Flange?
Flange adalah sebuah komponen dalam sistem perpipaan yang berbentuk cincin datar atau bundar yang ditempatkan di ujung pipa, baik itu pipa itu sendiri atau peralatan yang terhubung dengan pipa. Flange biasanya memiliki lubang-lubang di sekitar tepinya untuk dikencangkan dengan baut atau mur, dan seringkali memiliki permukaan yang rata untuk koneksi yang kuat antara dua bagian pipa atau peralatan lainnya.
Flange memiliki beberapa fungsi utama dalam sistem perpipaan, antara lain:
– Menyambung dua bagian pipa atau peralatan lainnya, menciptakan koneksi kuat dan tahan lama.
– Memfasilitasi perakitan dan pemeliharaan sistem perpipaan dengan memudahkan proses penggantian komponen tanpa membongkar keseluruhan sistem.
– Memberikan akses ke dalam sistem perpipaan untuk inspeksi, perbaikan, atau pengukuran.
Apa Saja Jenis-jenis Flange?
Ada beberapa jenis flange yang umum digunakan dalam sistem perpipaan, masing-masing dengan karakteristik dan kegunaannya tersendiri. Antara lain:
Weld Neck Flange
Seperti namanya, flange ini memiliki permukaan menonjol seperti leher yang nantinya dilas di bagian dalamnya, sehingga membentuk koneksi yang kuat antara flange dan komponen lain. Leher yang dilas tersebut memberikan kekuatan tambahan pada koneksi, membuatnya ideal untuk aplikasi dengan tekanan tinggi atau suhu tinggi. Weld neck juga dapat membantu meredam tegangan dan tekanan, mengurangi risiko kebocoran.
Slip-On Flange
Flange ini memiliki lubang besar di tengah, dan lubang kecil di sekelilingnya yang cocok untuk pemasangan slip-on ke ujung pipa atau peralatan. Instalasinya relatif mudah dan cepat, namun, dalam beberapa kasus, mungkin memerlukan pengelasan tambahan di bagian dalam dan luar flange agar koneksinya lebih kuat. Slip-On Flange umumnya digunakan di aplikasi yang memerlukan kemudahan perakitan dan perawatan.
Socket Weld Flange
Socket Weld Flange memiliki koneksi socket berupa lubang cekung di tengah yang disesuaikan dengan ujung pipa yang kemudian dilas di bagian dalamnya. Metode pengelasan ini menghasilkan koneksi yang kuat dan tahan lama. Socket Weld Flange sering digunakan di lingkungan di mana perlindungan dari korosi sangat penting, melindunginya dari akses langsung oleh zat korosif.

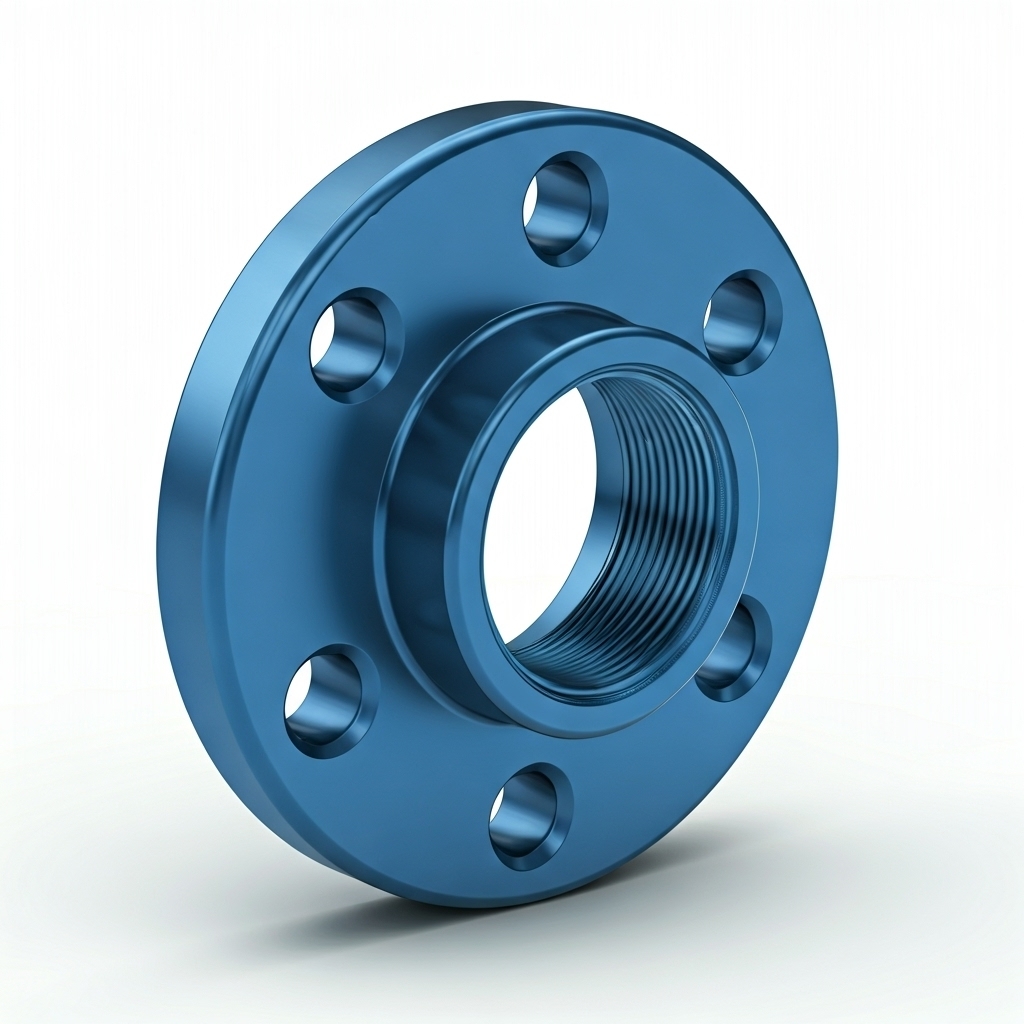

Threaded Flange
Sesuai namanya, terdapat thread atau ulir yang nantinya disesuaikan juga dengan pipa dengan koneksi yang sama. Threaded Flange cocok untuk aplikasi pipa dengan diameter kecil atau di lingkungan di mana penggunaan alat pengencang konvensional sulit dilakukan.
Blind Flange
Berbeda dengan flange lainnya, blind flange adalah plat tanpa lubang di tengahnya. Blind Flange digunakan untuk menutup ujung pipa atau port dalam sistem perpipaan. Berguna untuk isolasi bagian-bagian sistem yang tidak aktif atau untuk melakukan uji tekanan pada sistem perpipaan. Blind Flange juga dapat digunakan sebagai titik pengumpulan untuk mengukur tekanan atau suhu di dalam sistem perpipaan.

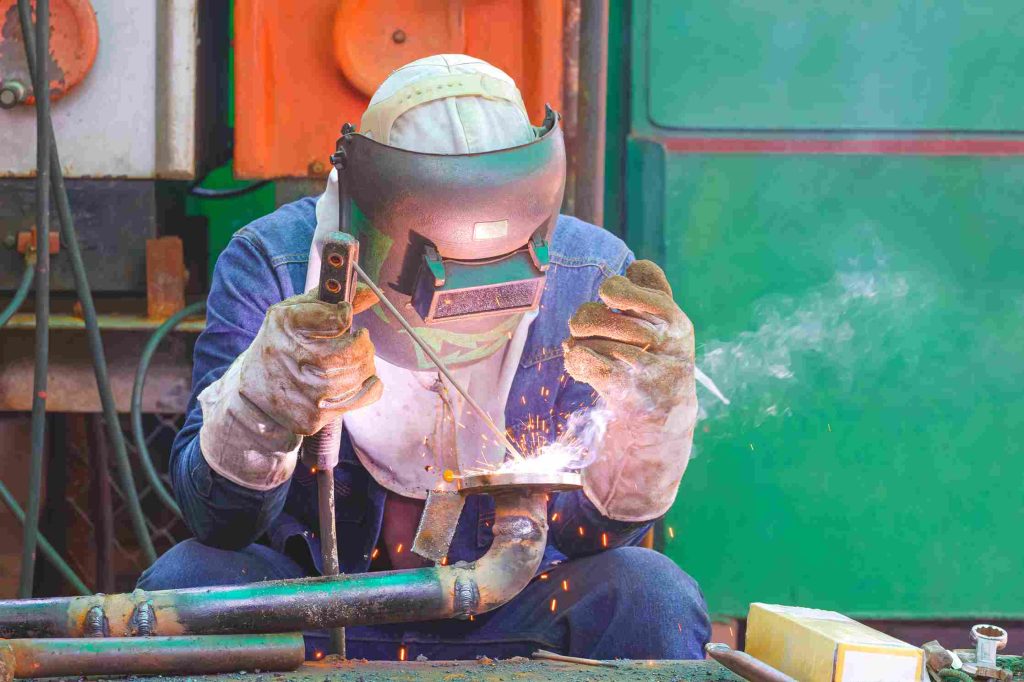

Prosedur Instalasi Flange yang Tepat
Proses instalasi flange yang benar sangat penting untuk memastikan koneksi yang kuat dan tahan lama. Dimulai dari pembersihan permukaan flange, pemasangan paket perangkat penyegelan (gasket) yang sesuai, dan penyetelan baut dengan urutan yang tepat.
Memilih baut dan mur yang sesuai dengan standar dan spesifikasi juga menjadi langkah penting dalam instalasi flange. Baut dan mur harus memiliki kekuatan yang cukup, serta harus dilakukan dengan cermat dan dalam urutan yang benar untuk menahan tekanan dan beban mekanis yang mungkin timbul dalam sistem perpipaan.
Penyegelan yang benar antara flange dan permukaan yang bersentuhan sangat penting untuk mencegah kebocoran. Pemilihan perangkat penyegelan yang sesuai dengan kondisi operasional sistem dan penerapan dengan benar akan memastikan kekuatan yang efektif.
Demikian penjelasan tentang flange dan jenis-jenisnya yang bisa kami ulas. Dengan mengeksplorasi flange dan ragam jenisnya, kita memahami betapa pentingnya peran koneksi flange dalam sistem perpipaan. Serta bagaimana setiap jenis flange memiliki karakteristik uniknya sendiri.
Dalam memilih, memasang, dan merawat flange, kita tidak hanya memastikan kelancaran operasi sistem, tetapi juga mendukung investasi infrastruktur. Dengan mengedepankan pemahaman dan praktik terbaik, kita dapat memastikan kelancaran sistem perpipaan untuk jangka waktu yang panjang.
